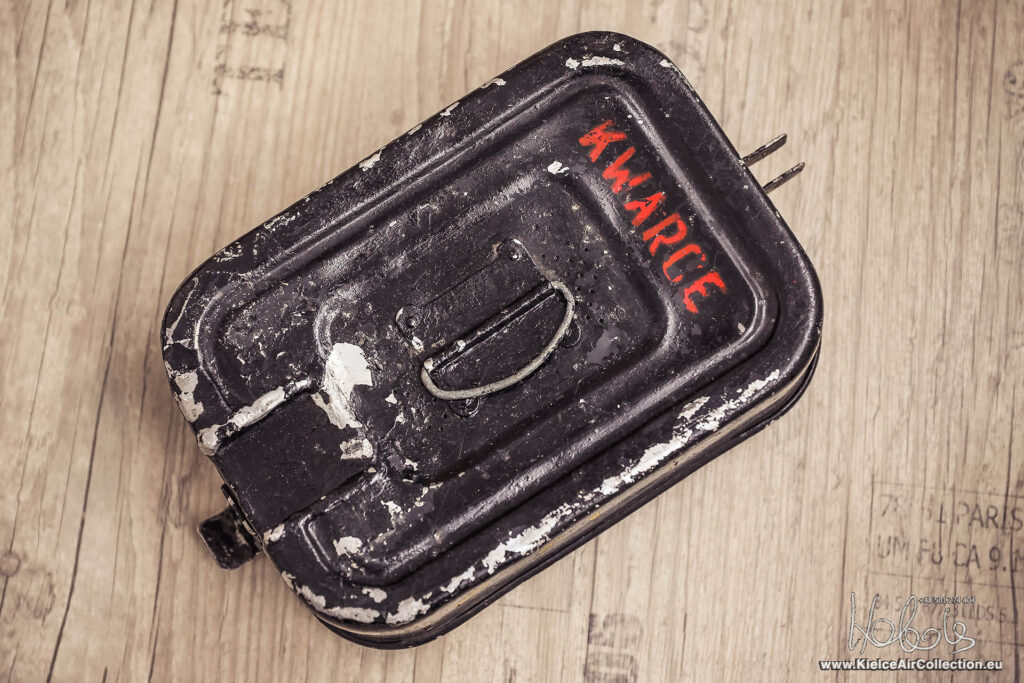

Kompendium wiedzy autorstwa Marka Kaipera na temat odbiorników radiowych w lotnictwie wojskowym PRL znajdziecie na portalu Polot. Załączam fragment dot. radiostacji R-800, w której stosowane były wymienne kwarce z tej publikacji (polecam zapoznanie się z całością).

Przejście państw Układu Warszawskiego w wojskowej komunikacji lotniczej z zakresu krótkofalowego na zakres UKF spowodował konieczność zakupu nowych radiostacji samolotowych R-800, R-801, R-802, R-860, R-863 i nowych radiostacji naziemnych (R-811 (RASK-1A), R-814 (RAS-UKW), R-821 (RSK-1M), R-824 (RAS-UKW-M2)) a także odbiorników nasłuchowych na zakres UKF (R-870).

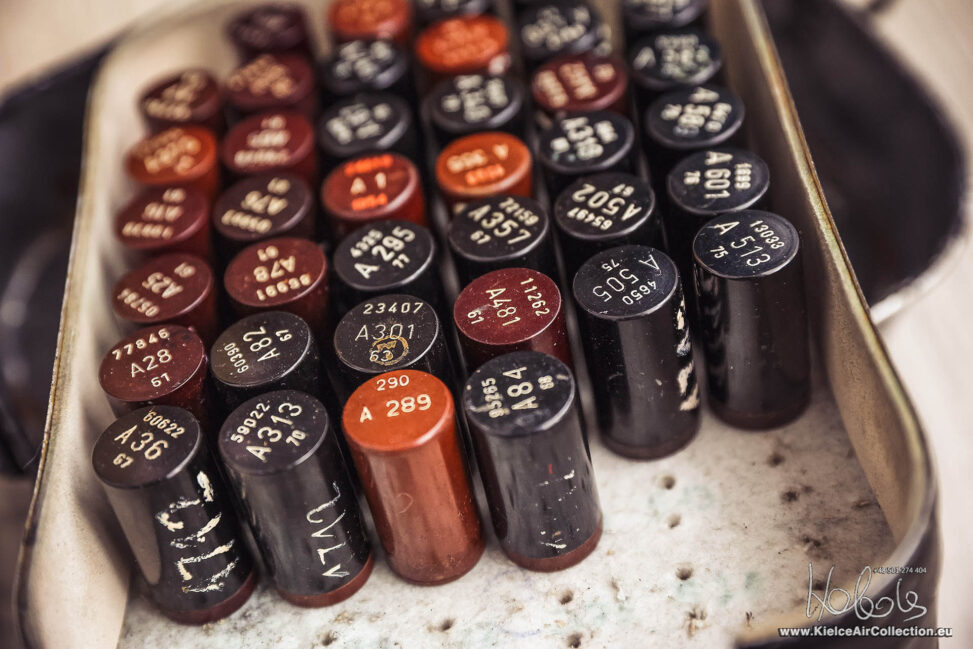

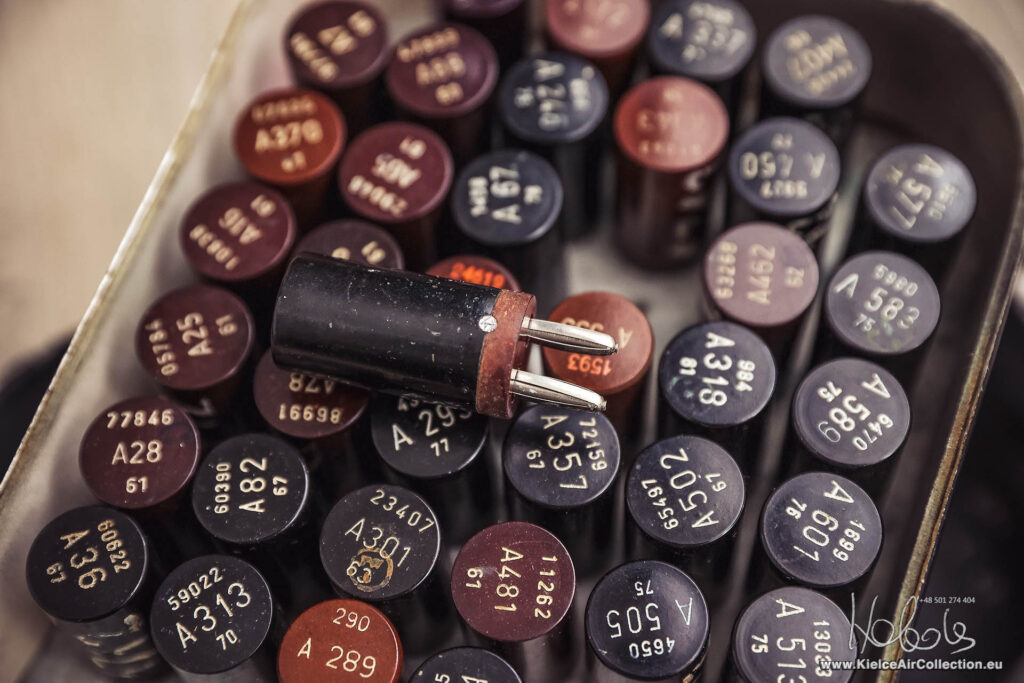

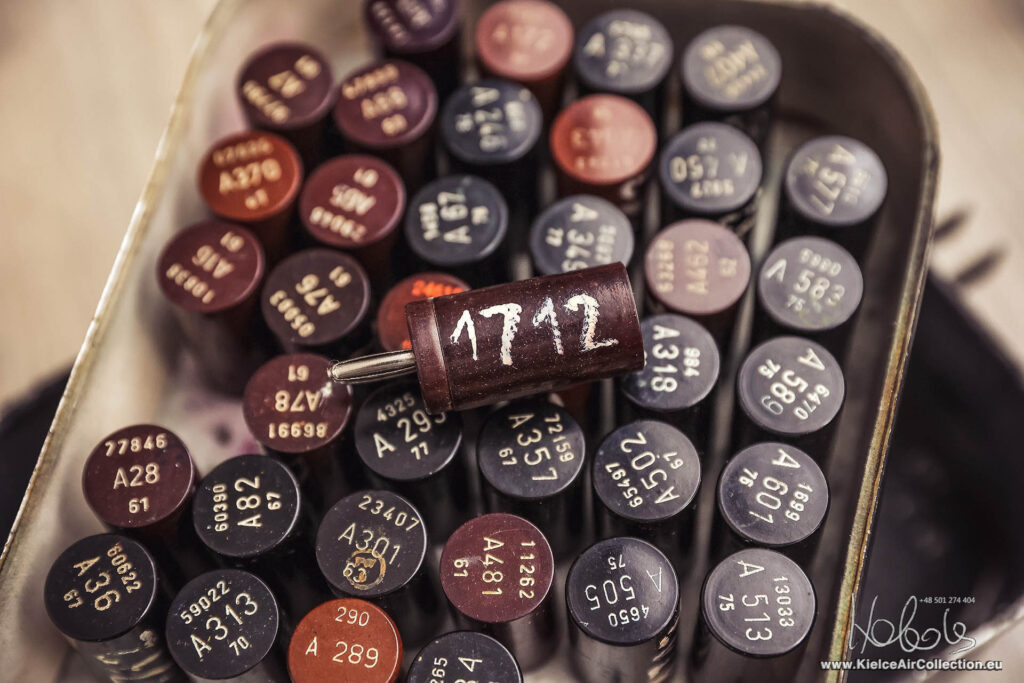

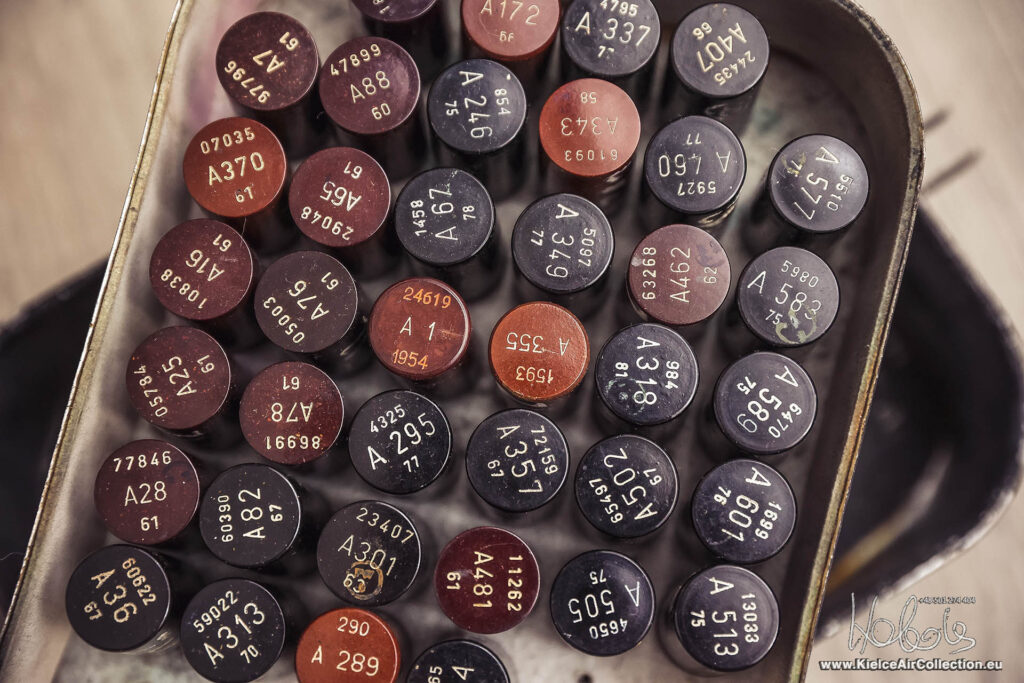

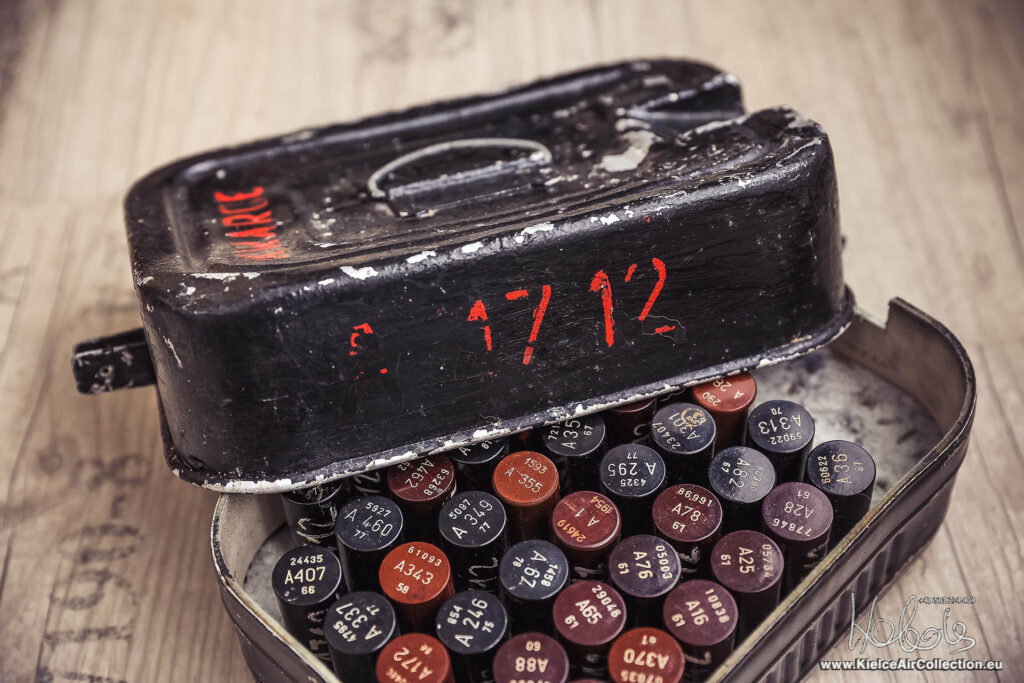

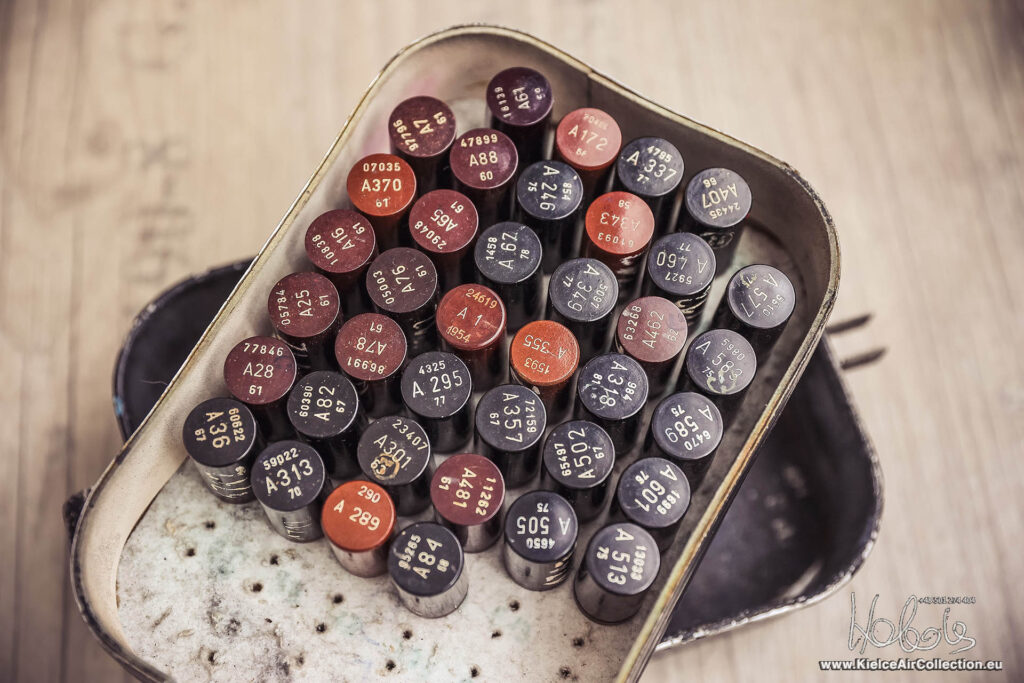

Czterokanałowe odbiorniki UKF z wymiennymi kwarcami R-800 z radiostacji samolotowych o takich samych nazwach strojone były na zero dudnień. Zewnętrzne rezonatory kwarcowe, opisane były numerem a nie częstotliwością, wkładane były one w gniazda na płycie czołowej. Odbiorniki R-800 używane były w radiostacjach R-811, R-814, R-821 i aparatowniach radioodbiorczych ARO.

Poniżej tabele częstotliwości radiostacji kwarcowych RSIU-3M (R-800) serii A i B oraz stacji radiowych R-809 serii AC i BS. Kwarc w okrągłej plastikowej obudowie. Częstotliwości podawane są w kHz. Należy zaznaczyć, że ze względu na naturalne starzenie się częstotliwości kwarcu mogą nieznacznie różnić się od obliczonych – w końcu te kwarce mają kilkadziesiąt lat.

№ kwarcaААСББС№ kwarcaААСББС
15555488830169446277
7558355834196779731370006333
165625495833771006444
255666 500034371387138647210122
49577757775111808234971666500
55580558055138812335571947194652710207
615833516636172226555
67586158615194820736772506583
765902523637072637263659710311
8259305930526383103767291 6625
88595859585291835239373706703
136618061805513868640374166750
1396194552742475137513684810686
142620862085541872843075417541687510727
148623662365569876943675697569690510770
1576277561145476527652698610894
166631963195652889546076807013
1726347568046677087708704110977
178637563755708897846977227722705510997
181638863885722899948177777100
1876416575050578887222
2356638597252079587291
2476694602752379727305
2536722605556281528152746811643
259675067506083955956581668166750011665
274681968196152966557181948194752711706
27768336833616657782228222755511748
283686168616194970658382508250758311790
289688868886222974858982778277761111831
295691669166250979060183338333766611915

Częstotliwości kwarców w wersji cywilnej:

№ кварцаАБ
118,165618841
118,365728858
118,565728874
119,166168924
119,366288941
119,766508975
119,966618991

Częstotliwości innej serii (metalowa obudowa, częstotliwości w kHz):

№ кварцачастота№ кварцачастота№
кварца		частота
1В12164ПМ110730ПТ1, ПТ1110050
2В12347ПМ210890ПТ2, ПТ1210150
3В12630ПМ311270ПТ3, ПТ1310250
4В12862ПМ411380ПТ4, ПТ1410350
5В13095ПМ511580ПТ5, ПТ1510450
6В13328ПТ6, ПТ1610550
7В13560КП15631ПТ7, ПТ1710650
8В13795КП25653ПТ8, ПТ1810750
КП35675ПТ9, ПТ1910850
1Д14620КП45698ПТ10, ПТ2011550
2Д14714КП55720
3Д14808КП65742Г14166
4Д14900ГП16495
5Д14993ПД14938ГП26520
6Д15085ПД65060ГП36595
7Д15177ПД95136
8Д15273ПД1051601Б7055
9Д153642Б7147
10Д15460КФ84001
11Д15550КФ94401А96016
КФ104801
С08169КФ115201
С18586КФ125602
С29003КФ136002
С39419КФ146403
С49836КФ156803
С510253
С610669ПЭ13333
С711086ПЭ124298
С811503ПЭ134321
С911919ПЭ144365
ПЭ154398
Т08183ПЭ164431
Т18225ПЭ174465
Т28267ПЭ184500
Т38308ПЭ194531
Т48350ПЭ204565
Т58392ПЭ214598
Т68433
Т78475
Т88517
Т98590
