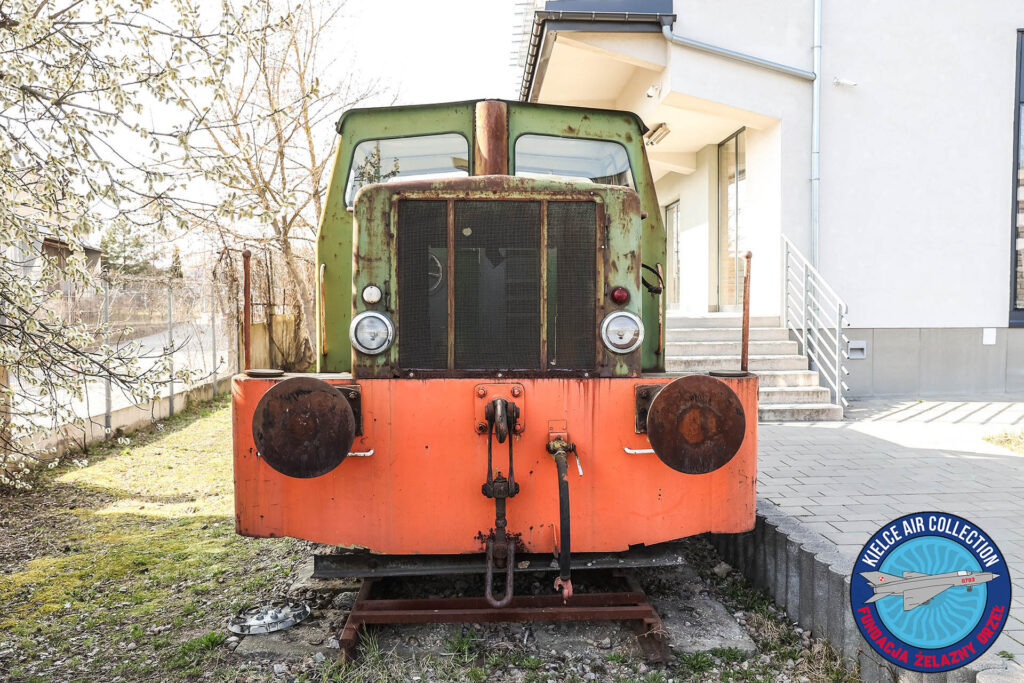

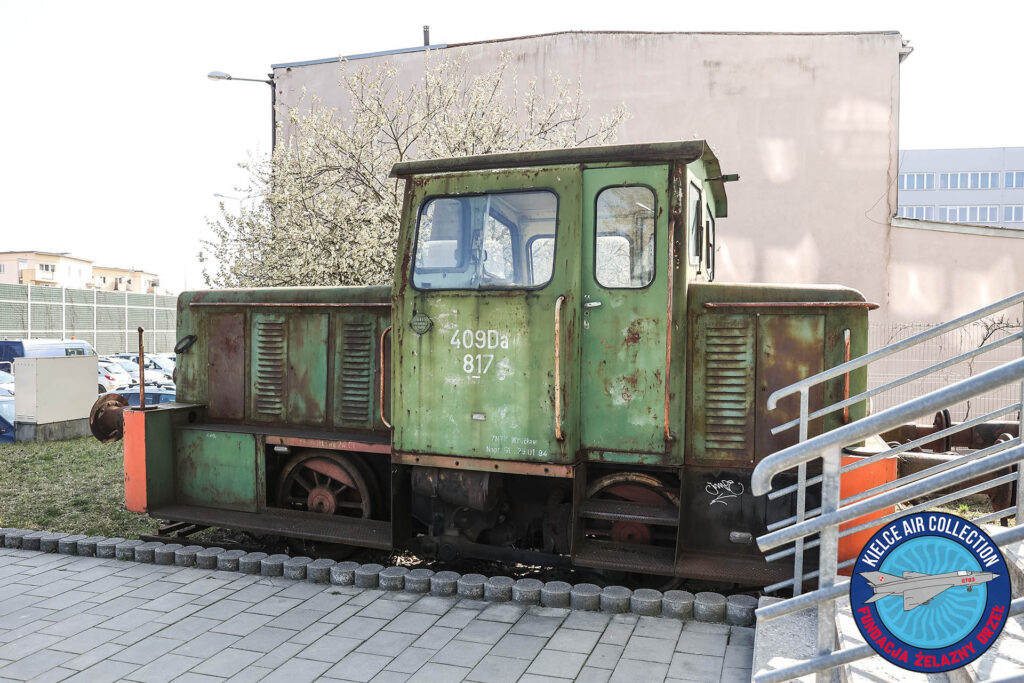

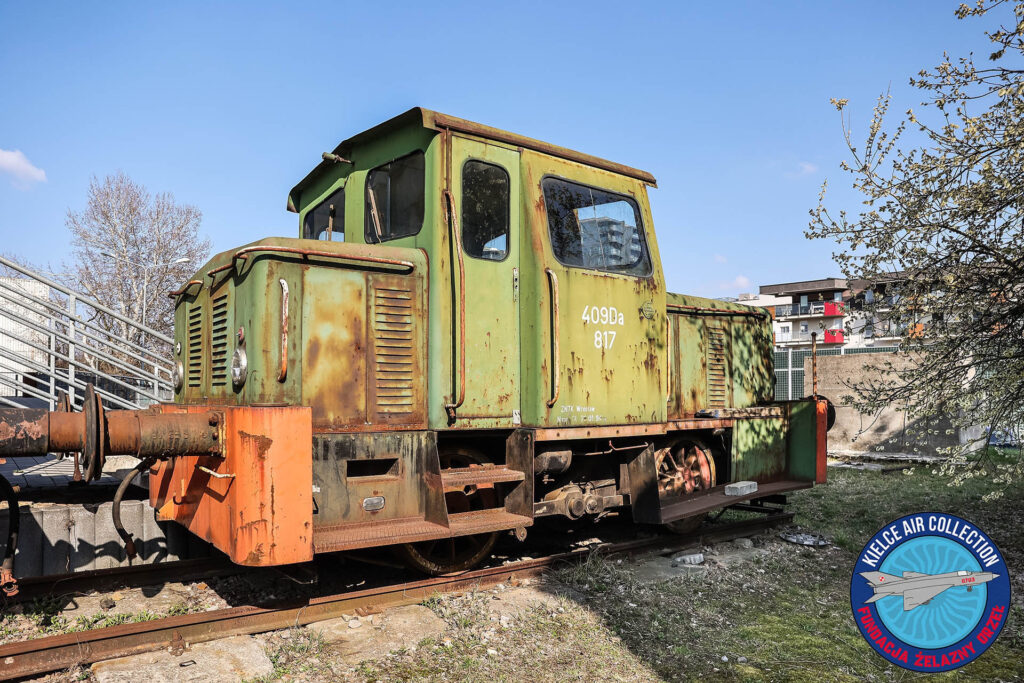

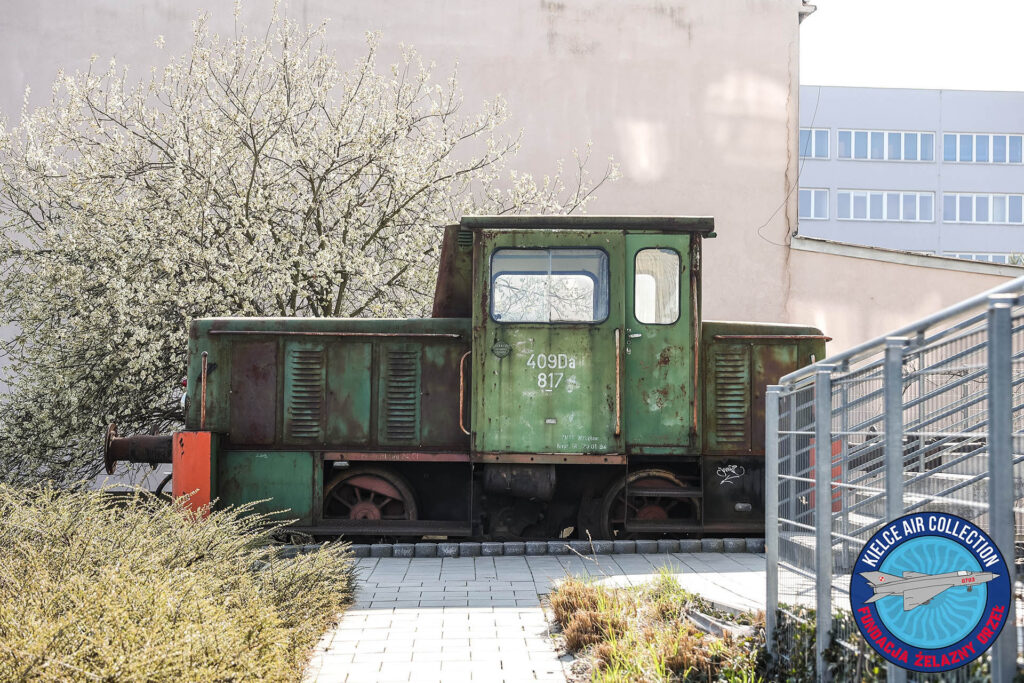

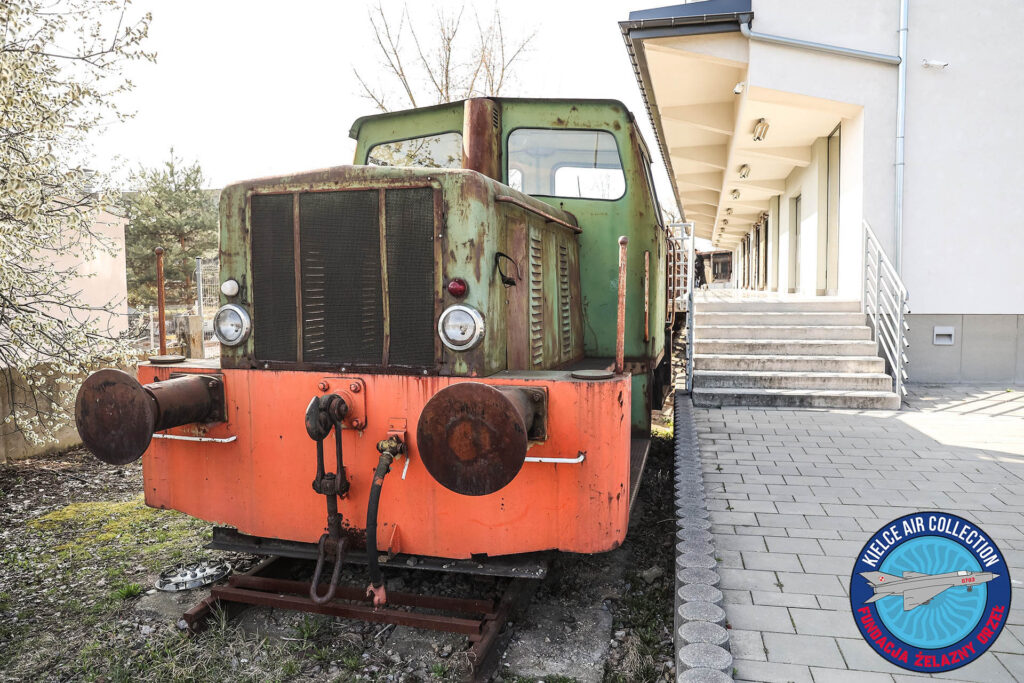

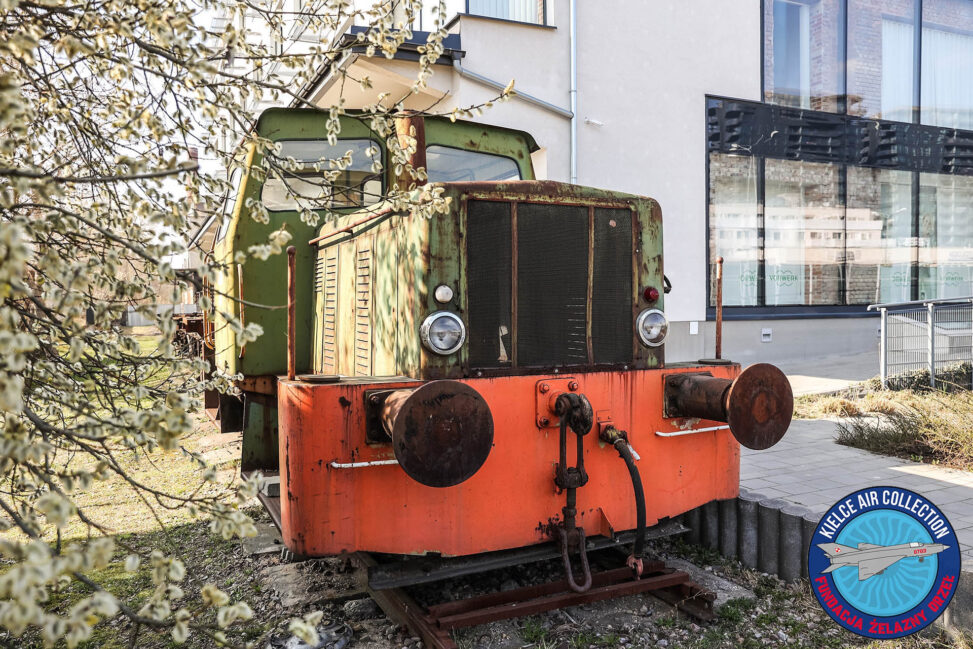

Przy ulicy Zagnańskiej 49 w Kielcach , przy biurowcu Stacja Biznesu Głęboczka, który powstał po zaadaptowaniu budynku dawnego Zakładu Hurtu, wybudowano wzdłuż południowej rampy obiektu, torowisko normalnotorowe na którym znalazła się lokomotywa spalinowa 409Da-817 z dwoma platformami.

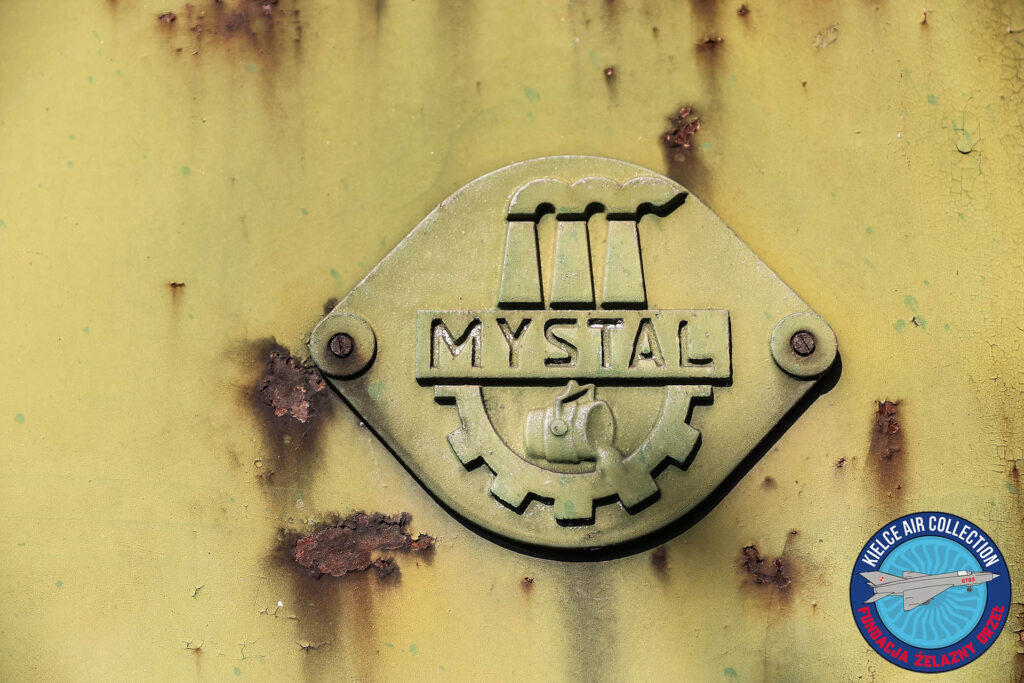

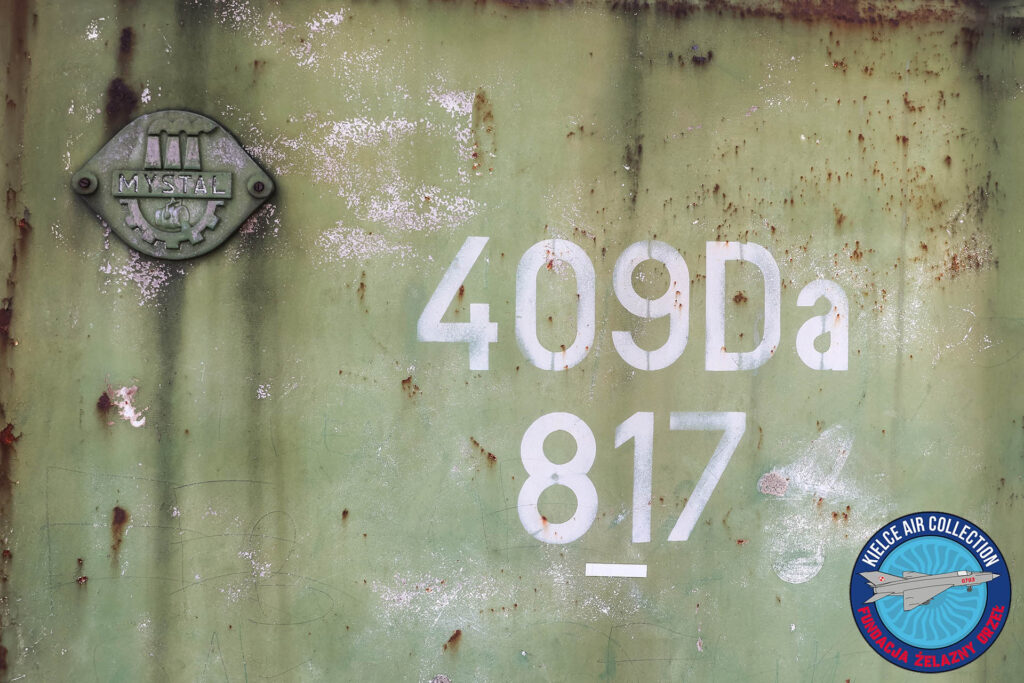

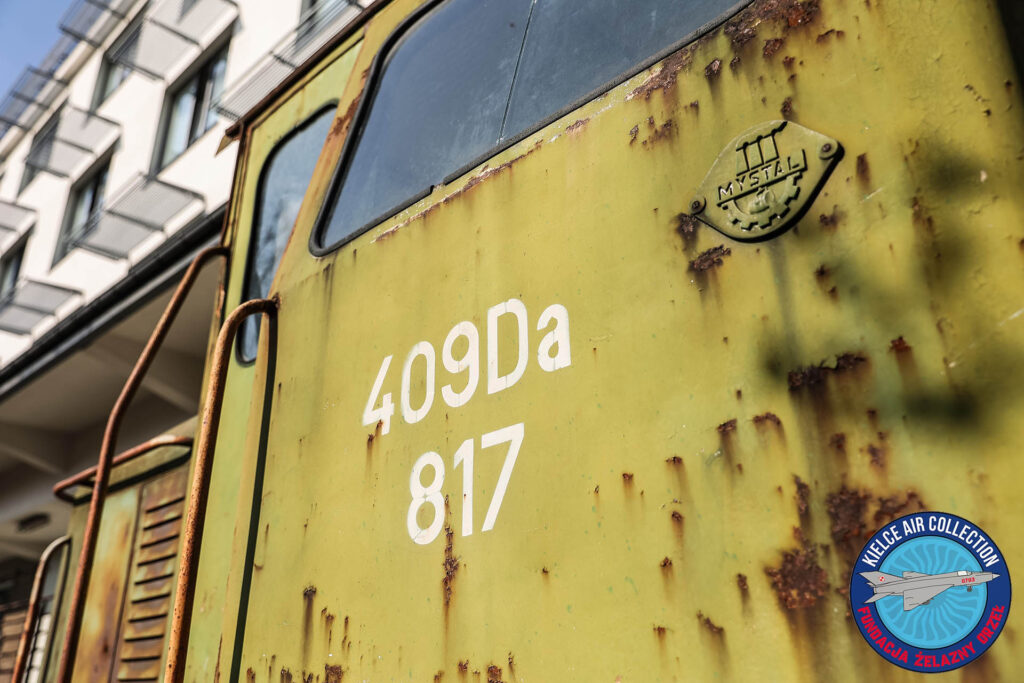

Lokomotywa 409Da-817 została wyprodukowana w 1986 roku przez Myszkowskie Zakłady Metalurgiczne „Mystal” w Myszkowie (nr fabryczny 141/1986). Odbiorcą lokomotywy były Dolnośląskie Zakłady Metalurgiczne „Dozamet” w Nowej Soli.

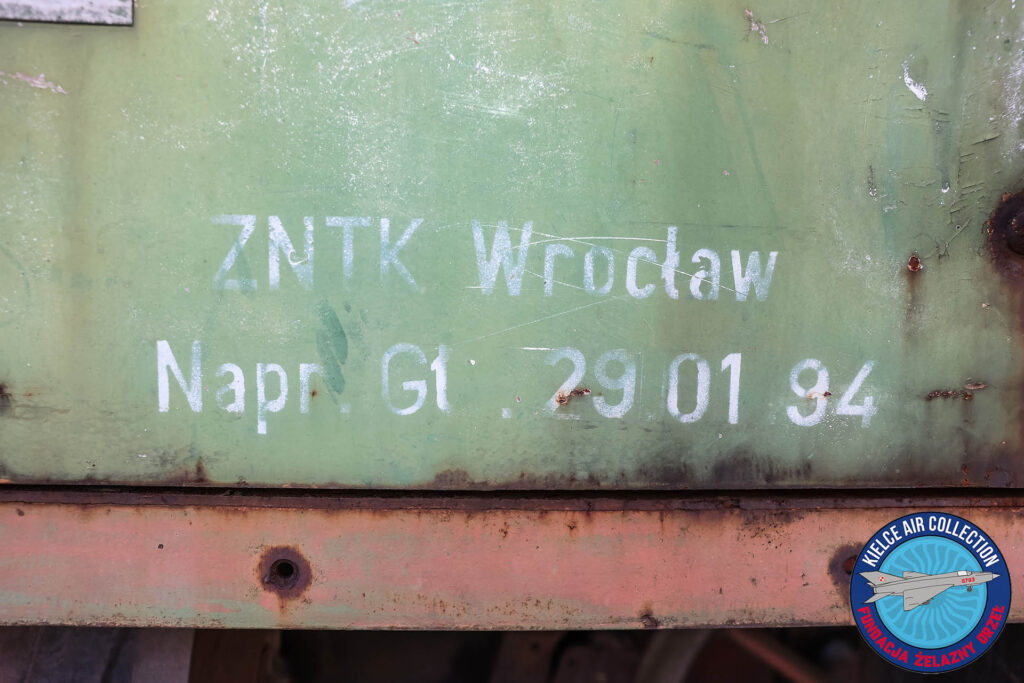

Ostatnia naprawa główna została wykonana 29.01.1994 przez ZNTK Wrocław.

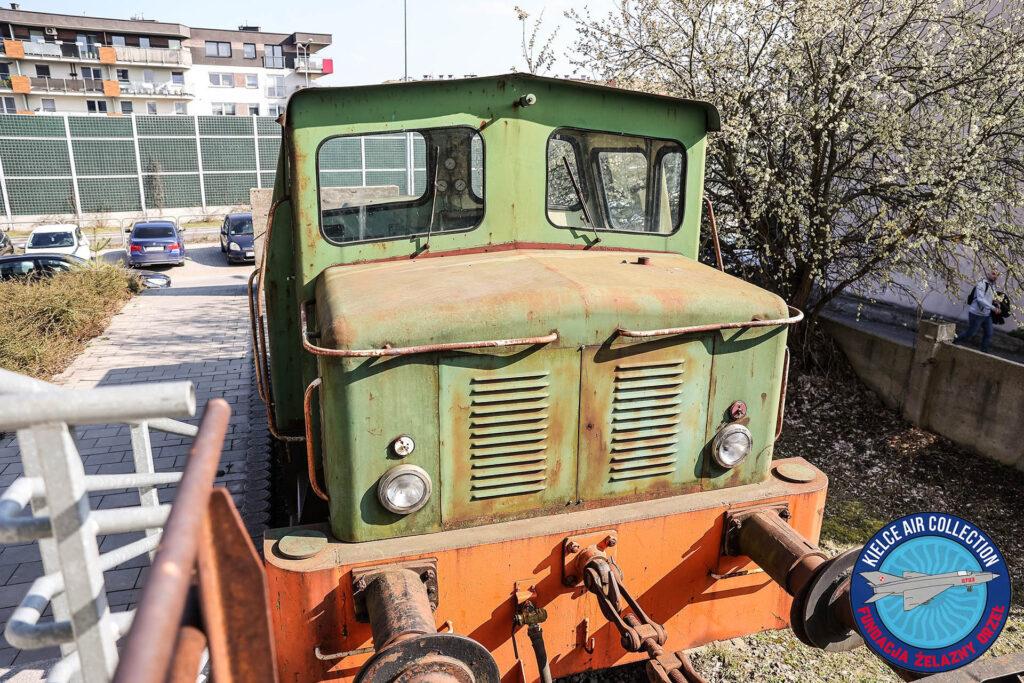

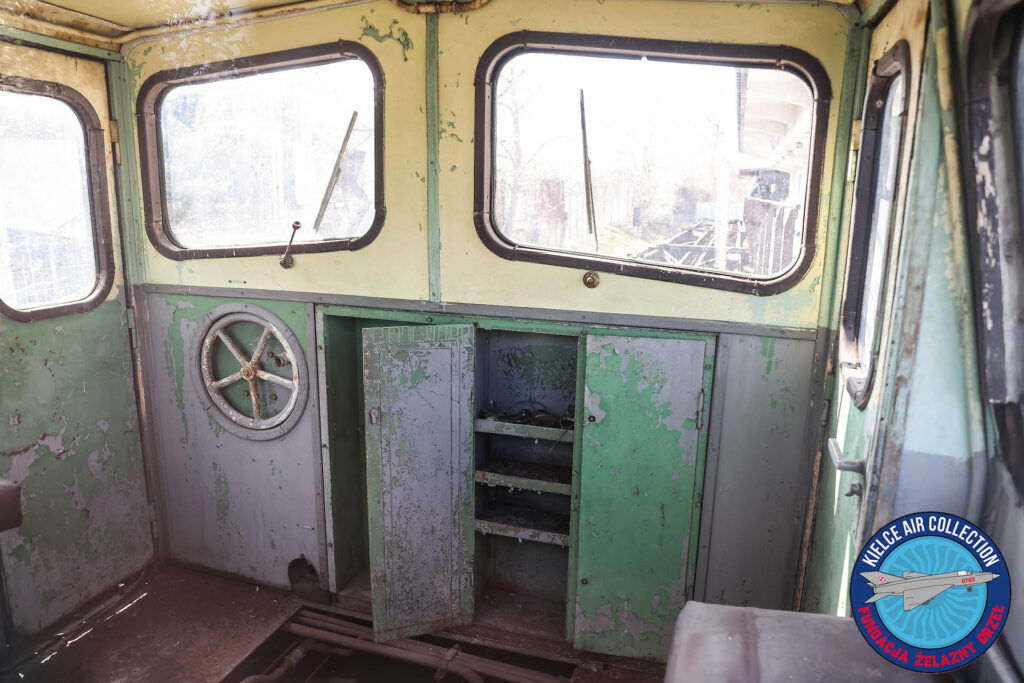

Lokomotywa nie oparła się upływowi czasu, i widać po niej, że ustawiona była już jakiś czas temu… (pamiętam że kilka lat wstecz prezentowała się bardzo ładnie). Jest pozbawiona silnika, i większości instalacji i oprzyrządowania.

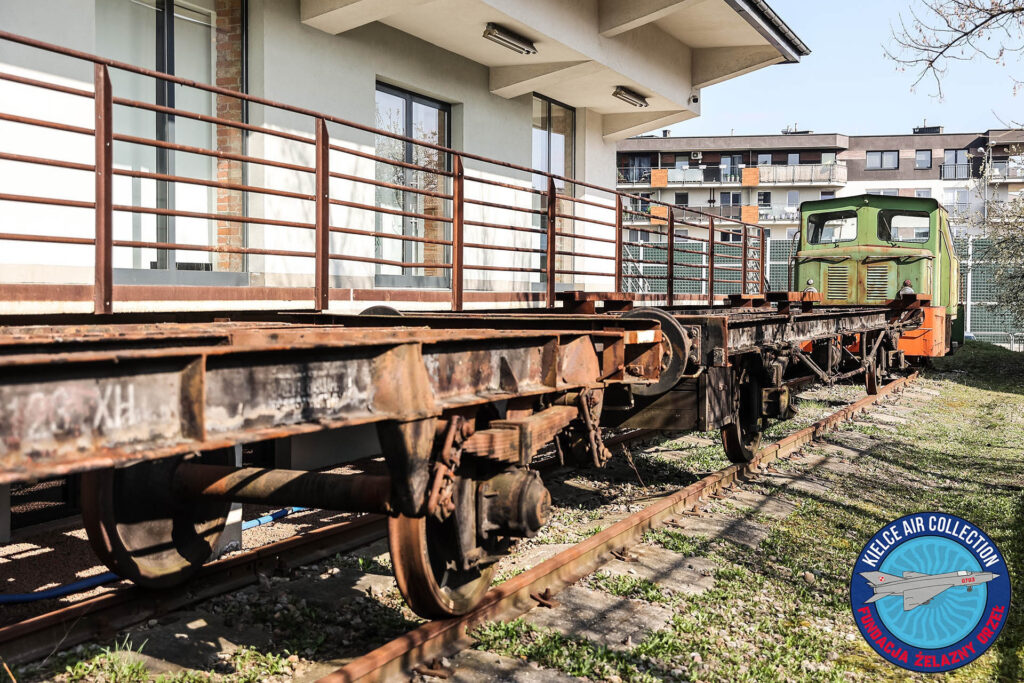

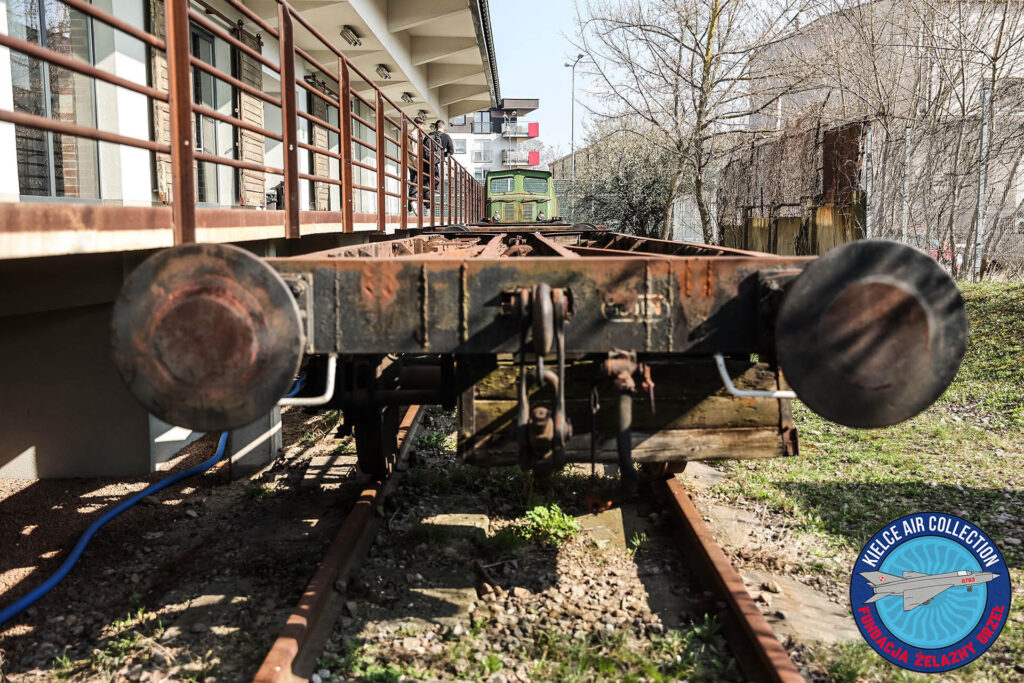

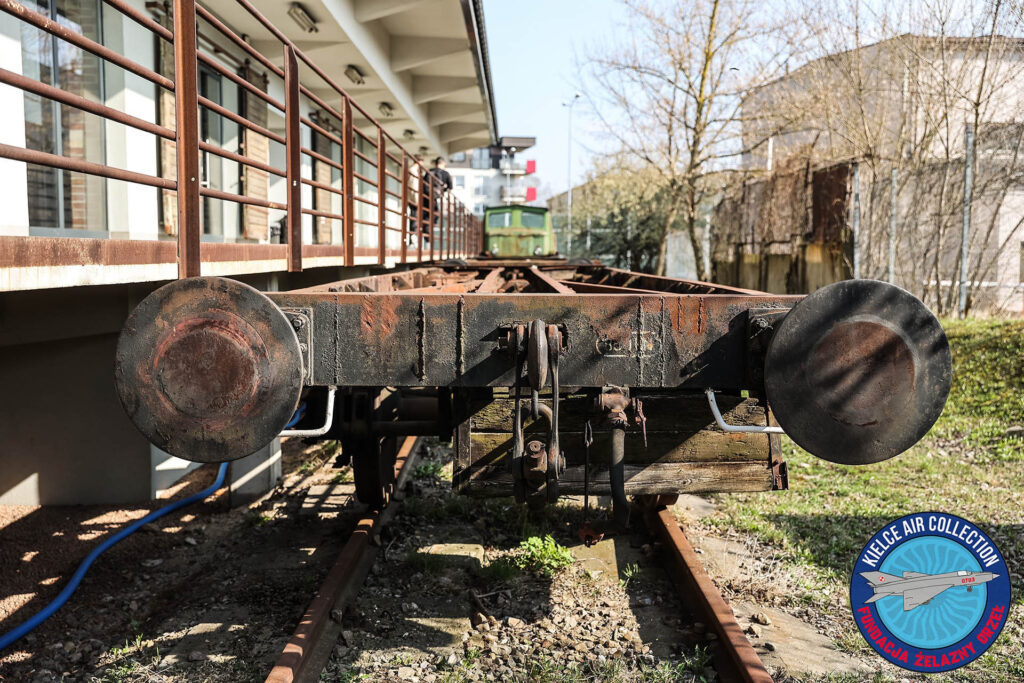

Skład ustawiono dzięki zakładom SHL Production, które udostępniły tabor.
(za stroną https://enkol.pl/409Da) 409Da (także Ls180, oznaczenie PKP: SM04) to polska lokomotywa manewrowa małej mocy. Jej konstrukcja stanowi rozwinięcie budowy pojazdów typu Ls150 oraz 2Ls150, produkowanych od roku 1959 w chrzanowskim Fabloku, a później w zakładach Zastal w Zielonej Górze.
Adaptacja wykonana w 1968 roku przez zakłady Zastal, dotyczyła zmian konstrukcyjnych pozwalających na zamontowanie silnika wysokoprężnego o większej mocy, budowanego na licencji firmy Henschel. Pierwotnie rozważano wykorzystanie silnika typu 10H6 o mocy 160 KM, jednakże do produkcji seryjnej trafiły lokomotywy z silnikiem 14H6 o mocy 180 KM.
Lokomotywy 409Da produkowane były w 3 zakładach:
- Zastal w Zielonej Górze, w latach 1969-1978 – 676 sztuk,
- Mystal w Myszkowie, w latach 1979-1989 – 176 sztuk,
- ZNTK Oleśnica, 12 sztuk w latach 1990-1995.
Podstawowym odbiorcą tego typu lokomotyw był przemysł, gdzie nosiły one oznaczenie 409Da. Na stanie PKP – w służbie trakcji, służbie drogowej, wagonowniach oraz w ZNTK znalazło się kilkadziesiąt takich lokomotyw oznaczonych zarówno SM03 jak i SM04 a także oznaczeniem fabrycznym 409Da.
Ciekawy artykuł znajdziecie też na stronie Spalinowe lokomotywy manewrowe 409D-01 i 409Da-734
Lista fabryczna lokomotyw serii 409Da produkcji Myszkowskich Zakładów Metalurgicznych „Mystal” w Myszkowie (za stroną https://www.psmk.org.pl/nasze-zbiory/lokomotywy-409d/mystal-lista/)
| Nr | Nr fabr. | Numer zamówienia | Nazwa odbiorcy |
|---|---|---|---|
| 677 | 4/1980 | TI/II/730/79 | Fabryka Kabli „Załom” w Szczecinie |
| 678 | 1/1980 | 29/N/78 | Komunalne Przedsiębiorstwo Robót Drogowych w Poznaniu |
| 679 | 5/1980 | JU-37/79 | Zakłady Kineskopów Kolorowych „Unitra-Polkolor” w Piasecznie |
| 680 | 16/1980 | RJ/SM/08/80 | Przedsiębiorstwo Konstrukcji Stalowych i Urządzeń Przemysłowych „Krakowskie Mostostal” w Krakowie |
| 681 | 6/1980 | I-50/79 | Zabrzańska Fabryka Maszyn Górniczych „Powen” w Zabrzu |
| 682 | 3/1980 | TJ/224/08/80 | Śląskie Zakłady Przemysłu Tłuszczowego w Katowicach-Szopienicach |
| 683 | 2/1980 | HH/2/80 | Wytwórnia Pasz „Elewator” w Łobzie |
| 684 | 14/1980 | TZ7/BŁ-203/34/80 | Przedsiębiorstwo Obrotu Produktami Naftowymi CPN w Warszawie |
| 685 | 10/1980 | IIW/1/L/79 | Przedsiębiorstwo Materiałów Budowlanych Przemysłu Węglowego-Zakład Kruszyw w Janoszkowicach |
| 686 | 8/1980 | 21/INW/80 | Przedsiębiorstwo Robót Inżynieryjnych w Katowicach |
| 687 | 11/1980 | DN6-43/80 | Zakłady Produkcji i Nasycania Podkładów Kolejowych w Solcu Kujawskim |
| 688 | 17/1980 | ZUK/34/79 | Łódzki Kombinat Budowlany „Zachód” w Łodzi |
| 689 | 15/1980 | 26a/TJ/80 | Łańcuckie Zakłady Przemysłu Spirytusowgo w Łańcucie |
| 690 | 8/1980 | IZ/3051/80 | Kopalnia Węgla Kamiennego „Gliwice” w Gliwicach |
| 691 | 12/1980 | 67/Inw/BM/80 | Zakłady Mechaniczne „PZL-Wola” w Warszawie |
| 692 | 7/1980 | Ri/31/79 | Huta Szkła „Łęknica” w Łęknicy |
| 693 | 13/1980 | TZ-1/203/80 | Przedsiębiorstwo Obrotu Produktami Naftowymi CPN w Białymstoku |
| 694 | 19/1980 | TJ/16/80 | Przedsiębiorstwo Państwowe „Żegluga Bałtycka”-Port Handlowy w Bydgoszczy |
| 695 | 18/1980 | PTJ-U-2240/19/80 | Wytwórnia Makaronów „Różanka” we Wrocławiu |
| 696 | 20/1980 | TJ224/26/80 | Zakłady Przemysłu Tłuszczowego w Gdańsku |
| 697 | 21/1980 | NJ/SCENT/2/80 | Kopalnia Skalnych Surowców Drogowych w Czarnym Borze |
| 698 | 22/1980 | NZ/143/80 | „Centrostal” Oddział Rejonowy w Poznaniu |
| 699 | 24/1980 | 10/1/5/80 | Jednostka Wojskowa 48-24 w Stawach k/Dęblina |
| 700 | 23/1980 | 4007/EM | Zakłady Metalurgiczne w Przemkowie |
| 701 | 25/1980 | TMJ-1/37/80 | Zakłady Naprawcze Taboru Kolejowego w Lubaniu Śląskim |
| 702 | 26/1980 | TJ-17/03/V/80 | Przedsiębiorstwo Izolacji Budowlanej „Izolacja” w Szczucinie |
| 703 | 27/1980 | TJ 5/17/80 | Rejonowe Przedsiębiorstwo Przetwórcze Przemysłu Paszowego „Bacutil” w Gdańsku |
| 704 | 28/1980 | DJ/65/2544/80 | Wrocławskie Zakłady Materiałów Ogniotrwałych we Wrocławiu-Leśnicy |
| 705 | 29/1980 | b.d | Zakłady Przemysłu Drzewnego „Ustianowa” w Ustianowej |
| 706 | 30/1980 | PTJ-224-N/34/635/80 | Wojewódzkie Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego w Kielcach-Zakład Przetwórstwa Zbożowego w Kielcach-Niewachowie |
| 707 | 31/1980 | 10/1/5/80 | Jednostka Wojskowa 19-51 w Krzystkowicach |
| 708 | 32/1980 | 62/Inwest/HT | Kluczewskie Zakłady Papiernicze w Kluczach |
| 709 | 33/1980 | TJ/6/80 | Cukrownia „Lublin” w Lublinie |
| 710 | 34/1980 | ZBJ-IV-2/2348/80 | Wojewódzka Spłódzielnia Spożywców w Poznaniu |
| 711 | 35/1980 | 24/INW/80 | Mazurskie Zakłady Przemysłu Sklejek w Morągu |
| 712 | 36/1980 | TJ 46/80 | Zakłady Urządzeń Naftowych „Naftomet” w Krośnie |
| 713 | 37/1980 | TJ 69/79 | Wojewódzkie Przedsiębiorstwo Energetyki Cieplnej w Radomiu |
| 714 | 38/1980 | RJ/11/80 | Zakłady Wyrobów Kamionkowych „Marywil” w Suchedniowie |
| 715 | 39/1980 | PTJ-63/80 | Cukrownia „Mełno” w Mełnie |
| 716 | 40/1980 | 65/DRJ/80 | Huta Szkła Okiennego „Ząbkowice” w Dąbrowie Górniczej |
| 717 | 41/1981 | JZ/3051/80 | Kopalnia Węgla Kamiennego „Gliwice” w Gliwicach |
| 718 | 42/1981 | nr 316/FZ/8) | Okręgowe Przedsiębiorstwo Przemysłu Mięsnego w Lublinie-Fabryka Żelatyn w Puławach |
| 719 | 43/1981 | PTJ/F-2/82 | Wojewódzkie Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego w Koszalinie-Zakład Przetwórstwa Zbożowego w Mścicach |
| 720 | 44/1981 | JZ/01/164/81 | Huta Szkła Okiennego „Sandomierz” w Sandomierzu |
| 721 | 45/1981 | 3763/P | Zakłady Tworzyw Sztucznych „Ząbkowice-Erg” w Dąbrowie Górniczej |
| 722 | 46/1981 | ||
| 723 | 47/1981 | ||
| 724 | 48/1981 | b.d | Centrala Handlu Metalami Nieżelaznymi-Centralnej Składnica Metalii Nieżelaznych w Imielinie |
| 725 | 49/1981 | ||
| 726 | 50/1981 | ||
| 727 | 51/1981 | ||
| 728 | 52/1981 | ||
| 729 | 53/1981 | ||
| 730 | 54/1981 | b.d | Przedsiębiorstwo Hurtu Spożywczego w Warszawie |
| 731 | 55/1981 | ||
| 732 | 56/1981 | ||
| 733 | 57/1981 | ||
| 734 | 58/1981 | II2/41/80/PC | Warszawskie Zakłady Telewizyjne w Warszawie |
| 735 | 59/1981 | ||
| 736 | 60/1981 | b.d | Nasycalnia Podkładów w Czeremsze |
| 737 | 61/1981 | DJ-JZ/ET/545/81 | Huta „Jedność” w Siemianowicach Śląskich |
| 738 | 62/1981 | PC/196/79 | Wojewódzkie Przedsiębiorstwo Przemysłu Mięsnego w Szczecinie-Zakłady Mięsne w Szczecinie Dąbiu w Budowie |
| 739 | 63/1981 | b.d | Huta „Mała Panew” w Ozimku |
| 740 | |||
| 741 | 1/OTI/P/77/113 | Wrocławskie Zakłady Włókien Chemicznych „Chemitex” we Wrocławiu | |
| 742 | |||
| 743 | |||
| 744 | |||
| 745 | |||
| 746 | 70/1982 | JPZ/57/77/79 | Sądeckie Zakłady Elektro-Węglowe w Nowym Sączu |
| 747 | 71/1982 | b.d | Wojewódzki Związek Spłódzielni Mleczarskich-Zakład Transportu Mleczarskiego w Sosnowcu |
| 748 | 72/1982 | 1/TMJ/82 | Łódzkie Zakłady Papiernicze w Łodzi |
| 749 | 73/1982 | 512/82 | Elektrociepłownia „Grębocin” w Toruniu |
| 750 | 74/1982 | II-9/82 | Fabryka Maszyn Górnictwa Odkrywkowego w Zgorzelecu |
| 751 | 75/1982 | 1459/k-23/GP/541/82 | Zakłady Przemysłu Metalowego im. Hipolita Cegielskiego w Poznaniu |
| 752 | 76/1982 | 2/TZ/EC/82 | Elektrociepłownia „Piwonice” w Kaliszu |
| 753 | 77/1982 | b.d | Ludowe Wojsko Polskie |
| 754 | 78/1982 | b.d | Ludowe Wojsko Polskie |
| 755 | 79/1982 | ||
| 756 | 80/1982 | ||
| 757 | 81/1982 | ||
| 758 | 82/1982 | ||
| 759 | 83/1982 | ||
| 760 | 84/1982 | ||
| 761 | 85/1982 | PTJ-2240/85/82 | Wojewódzkie Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego „PZZ” w Lesznie |
| 762 | 86/1983 | R2/C-III-123/82 | Wojewódzkie Przedsiębiorstwo Energetyki Cieplnej w Wałbrzychu |
| 763 | 87/1983 | ||
| 764 | 88/1983 | TZ 65/82 | Przedsiębiorstwo Handlu Chemikaliami „Chemia” we Wrocławiu |
| 765 | 89/1983 | 10/1/6/83 | Jednostka Wojskowa 48-55 w Gdyni-Pogórzu |
| 766 | 90/1983 | DJ/112/6335/82 | Huta „Pokój” w Rudzie Śląskiej |
| 767 | 91/1983 | T-1/Z/LZ-1/359/82 | Kombinat Przetwórstwa Owocowo-Warzywnego „Hortex” w Górze Kalwarii |
| 768 | 92/1983 | TZ/TW/33/81 | Śląskie Zakłady Drobiarskie w Chorzowie-Magazyn Inwestycyjny Wytwórni Pasz w Tworogu |
| 769 | 93/1983 | 230/53/KRN/83/82 | Zakład Energetyki Cieplnej w Nysie |
| 770 | 94/1983 | TTZ/26/82 | Wojewódzkie Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego „PZZ” w Kaliszu |
| 771 | 95/1983 | 204-2/1234/82 | Kombinat Rolny „Kietrz” w Kietrzu |
| 772 | 96/1983 | 28/TJ/82 | Śląska Fabryka Drożdży „Polmos” w Wołczynie |
| 773 | 97/1983 | 10/1/6/83 | Jednostka Wojskowa 24-30 w Szerokim Borze |
| 774 | 98/1983 | 10/1/6/83 | Jednostka Wojskowa 15-26 w Poznaniu |
| 775 | 99/1983 | HiZ/HT/82 | Wojewódzkie Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego „PZZ” w Zielonej Górze – Elewator w Świebodzinie |
| 776 | 100/1983 | JJ/116/PT/82 | Zakłady Metalowe im. Tadeusza Dubala w Nowej Dębie |
| 777 | 101/1983 | 233/RD/N/82 | Przedsiębiorstwo Materiałów Izolacji Budowlanej – Zakład w Gdańsku |
| 778 | 102/1983 | TZ/15/Inwest/82 | Centrala Produktów Naftowych – Zakład Gospodarki Produktami Naftowymi nr 4 w Częstochowie |
| 779 | 103/1983 | N-1/93/1/82 | Nasycalnia Podkładów w Pludrach |
| 780 | 104/1983 | 54/PKM/83 | Gminna Spłódzielnia „Samopomoc Chłopska” w Strzałkowie |
| 781 | 105/1983 | ||
| 782 | 106/1983 | 285/84/L/J | Stołeczny Związek Spłódzielni Rolniczych „Samopomoc Chłopska” w Warszawie |
| 783 | 107/1983 | JZ/MSZ/83 | Zakłady Zmechanizowanego Sprzętu Domowego „Polar” we Wrocławiu |
| 784 | 108/1984 | b.d | Jednostka Wojskowa 36-46 w Mostach k/Goleniowie |
| 785 | 109/1984 | b.d | Jednostka Wojskowa 41-17 w Tarnowskich Górach |
| 786 | 110/1984 | b.d | Ogorzeleckie Zakłady Chemiczne w Leszczyńcu |
| 787 | 111/1984 | b.d | Fabryka Drutów i Wyrobów z Drutu w Gliwicach |
| 788 | 112/1984 | 1/TM/83 | Fabryka Wyrobów Blaszanych w Małomicach |
| 789 | 113/1984 | TZM/19/P/82 | Zakłady Tworzyw Sztucznych „Nitron Erg” w Krupskim Młynie |
| 790 | 114/1984 | 2241/456/82 | Okręgowe Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego „PZZ” w Białymstoku |
| 791 | 115/1984 | 321/TD 2/72/83 | Przedsiębiorstwo Materiałów Izolacji Budowlanej „Izolacja” w Cigacicach k/Zielonej Góry |
| 792 | 116/1984 | TJ-299/K/82 | Zakłady Metalowe „Nimet” w Nisku n/Sanem |
| 793 | 117/1984 | WP-42/VI-6/13/82 | Przędzalnia Bawełny „Przyjaźń” w Zawierciu |
| 794 | 118/1984 | EZ 6/1/2599/82 | Hajnowskie Przedsiębiorstwo Suchej Destylacji Drewna w Hajnówce |
| 795 | 119/1984 | 10/5/2/84 | Jednostka Wojskowa w Dęblinie |
| 796 | 120/1984 | 544/RD/N-97/83 | Przedsiębiorstwo Materiałów Izolacji Budowlanej „Izolacja” w Nidzicy |
| 797 | 121/1984 | R-3/333/73/82 | Centralna Ciepłownia w Oleśnicy |
| 798 | 122/1984 | TM/IX/82 | Małopolskie Przedsiębiorstwo Produkcji Wikliniarskiej w Rudniku n/Sanem |
| 799 | 123/1984 | TP-JN-460-5 | Zakłady Materiałów Ściernych w Niemcach |
| 800 | 124/1984 | TP-JN-460-5 | Zakłady Materiałów Ściernych w Niemcach |
| 801 | 125/1984 | ZD/1741/83 | Zakłady Budowy Maszyn w Częstochowie |
| 802 | 126/1985 | TP/30/83 | Zakłady Metalurgiczne Przemysłu Motoryzacyjnego w Końskich |
| 803 | 127/1985 | 10/4/6/85 | Jednostka Wojskowa nr 37-48 w Nurcu |
| 804 | 128/1985 | ?/TR/84 | Zakłady Naprawcze Taboru Kolejowego w Opolu |
| 805 | 129/1985 | b.d | Wytwórnia Konstrukcji Stalowych „Mostostal” w Chojnicach |
| 806 | 130/1985 | b.d | Jednostka Wojskowa 33-00 w Przewozie-Potoku |
| 807 | 131/1985 | b.d | Huta „Szczecin” w Szczecinie |
| 808 | 132/1985 | b.d | Zakłady Płyt Wiórowych w Przemyślu |
| 809 | 133/1986 | b.d | Przedsiębiorstwo Transportu i Spedycji Cementu Luzem w Warszawie |
| 810 | 134/1986 | ||
| 811 | 135/1986 | 1695/83 | Skawińskie Zakłady Koncentratów Spożywczych w Skawinie |
| 812 | 136/1986 | 10/4/6/85 | Jednostka Wojskowa 48-24 w Stawach k/Dęblina |
| 813 | 137/1986 | ||
| 814 | 138/1986 | ||
| 815 | 139/1986 | b.d | Jednostka Wojskowa 15-83 w Mińsku Mazowieckim |
| 816 | 140/1986 | TU 39/85 | „Centrostal” – Państwowe Przedsiębiorstwo Obrotu Wyrobami Hutniczymi w Katowicach |
| 817 | 141/1986 | b.d | Dolnośląskie Zakłady Metalurgiczne „Dozamet” w Nowej Soli |
| 818 | 142/1986 | ||
| 819 | 143/1986 | b.d | Elektrownia Jądrowa w Żarnowcu |
| 820 | 144/1987 | TJ/53/85 | Przedsiębiorstwo Przerobu Złomu Metali w D±browie Górniczej-Oddziału Przerobu Złomu Metali w Końskich |
| 821 | 145/1987 | b.d | Ludowe Wojsko Polskie |
| 822 | 145/1987 | b.d | Wojewódzkie Przedsiębiorstwo Energetyki Cieplnej w Legnicy |
| 823 | 146/1987 | b.d | Osiedle Wojskowe w Piotrkowie Trybunalskim |
| 824 | 147/1987 | b.d | Przedsiębiorstwo Hurtu Wewnętrznego-Oddział Stołeczny w Warszawie |
| 825 | 148/1987 | b.d | Ludowe Wojsko Polskie |
| 826 | 149/1987 | b.d | Ludowe Wojsko Polskie |
| 827 | 150/1987 | b.d | Huta Szkła „Antoninek” w Poznaniu |
| 828 | 151/1987 | b.d | Przedsiębiorstwo Materiałów Izolacji Budowlanej „Izolacja” w Cigacicach k/Zielonej Góry |
| 829 | 152/1987 | b.d | Zakłady Produkcji Elewatorów Wielkopłytowych w Głogowie |
| 830 | 153/1987 | b.d | Wojewódzki Związek Gminnych Spłódzielni „Samopomoc Chłopska” w Kielcach-Oddział w Miechowie |
| 831 | 154/1987 | b.d | Ludowe Wojsko Polskie |
| 832 | 155/1988 | 1/155 | Jednostka Wojskowa 48-24 w Stawach k/Dęblina |
| 833 | 156/1988 | TJ-W/1/88 | Fabryka Porcelany „Książ” w Wałbrzychu |
| 834 | 157/1988 | a6/5/121/TJ/83 | Zakłady Włókien Sztucznych „Chemitex-Wistom” w Tomaszowie Mazowieckim |
| 835 | 158/1988 | 57/Sp8/82 | Okręgowe Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego „PZZ” w Zabrzu-Spichrz w Siewierzu |
| 836 | 159/1988 | TZ/VII/Inw/105N | Centrala Produktów Naftowych – Przedsiębiorstwo Obrotu Produktami Naftowymi w Gdańsku |
| 837 | 160/1988 | DI-224/zak.cz./84 | Kaliskie Zakłady Koncetratów Spożywczych „Winiary” w Kaliszu |
| 838 | 161/1988 | b.d | Zakłady Płyt Pilśniowych w Przemyślu |
| 839 | 162/1988 | b.d | Polska Żegluga Bałtycka w Kołobrzegu |
| 840 | 163/1988 | TI-2247-7/67/89 | Poznańskie Zakłady Przemysłu Spirytusowego „Polmos” w Poznaniu |
| 841 | 164/1989 | TZZ/560/83 | Wojewódzki Związek Spłódzielni Rolniczych „Samopomoc Chłopska” w Ciechanowie-Zakład Inwestycji i Budownictwa w Mławie |
| 842 | 165/1989 | 10/1/15/88 | Jednostka Wojskowa w Gałkówku |
| 843 | 166/1989 | PTI/5/82 | Wojewódzkie Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego „PZZ” w Skierniewicach-Zakład Przetwórstwa Zbożowego w Szymanowie |
| 844 | 167/1989 | 96/Inwest/HT | Kluczewskie Zakłady Papiernicze w Kluczach |
| 845 | 168/1989 | b.d | Warszawskie Zakłady Piwowarskie-Browar w Sierpcu |
| 846 | 169/1989 | b.d | Wojewódzkie Przedsiębiorstwo Przemysłu Zbożowo-Młynarskiego w Płocku – Zakład Przetwórstwa Zbożowego w Sierpcu |
| 847 | 170/1989 | IR/133/89 | Sanocka Fabryka „Autobusów „Polmo” w Sanoku |
| 848 | 171/1989 | TJ/8/93 | Przedsiębiorstwo Transportu i Spedycji Cementu Luzem w Warszawie-Stacja Przesypowa Cementu w Gorzowie Wielkopolskim |
| 849 | 172/1989 | b.d | Dyrekcja Generalna Realizacji Inwestycji Przemysłu Rolno-Spożywczego w Warszawie |
| 850 | 173/1989 | TZT/111/89 | Przesdsiębiorstwo Przerobu Złomu Metali w Warszawie – Oddziału Przerobu Złomu Metali w Pruszkowie |
| 851 | 174/1989 | ZGDI/116/DI/80/SD/89 | Huta im. Marcelego Nowotki w Ostrowcu Świętokrzyskim |
| 852 | 175/1989 | b.d | Fabryka Wyrobów Blaszanych w Małomicach |
Źródła
- Protokóły-zdawczo odbiorcze za lata 1980, 1988-89
- Odpisy faktur i protokółów załadunku przesyłki za okres 1981-1986
- Inne dokumenty Działu Handlowego MZM „Mystal” w Myszkowie
