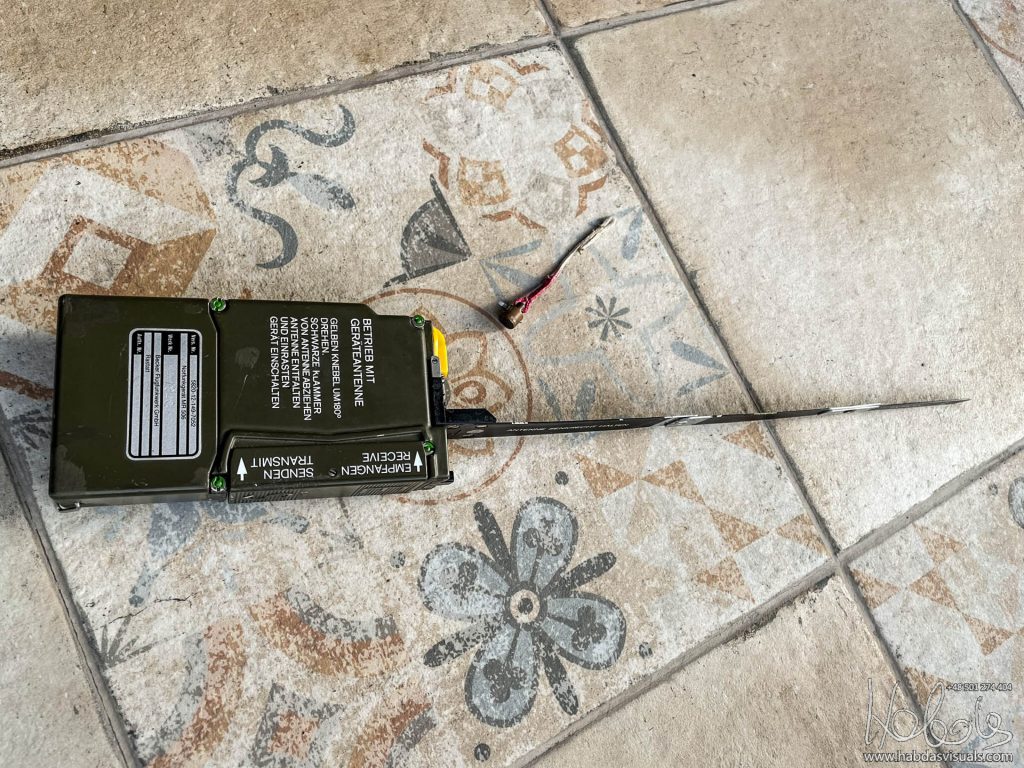

Becker MR 506 Survival Radio SAR Search and Rescue

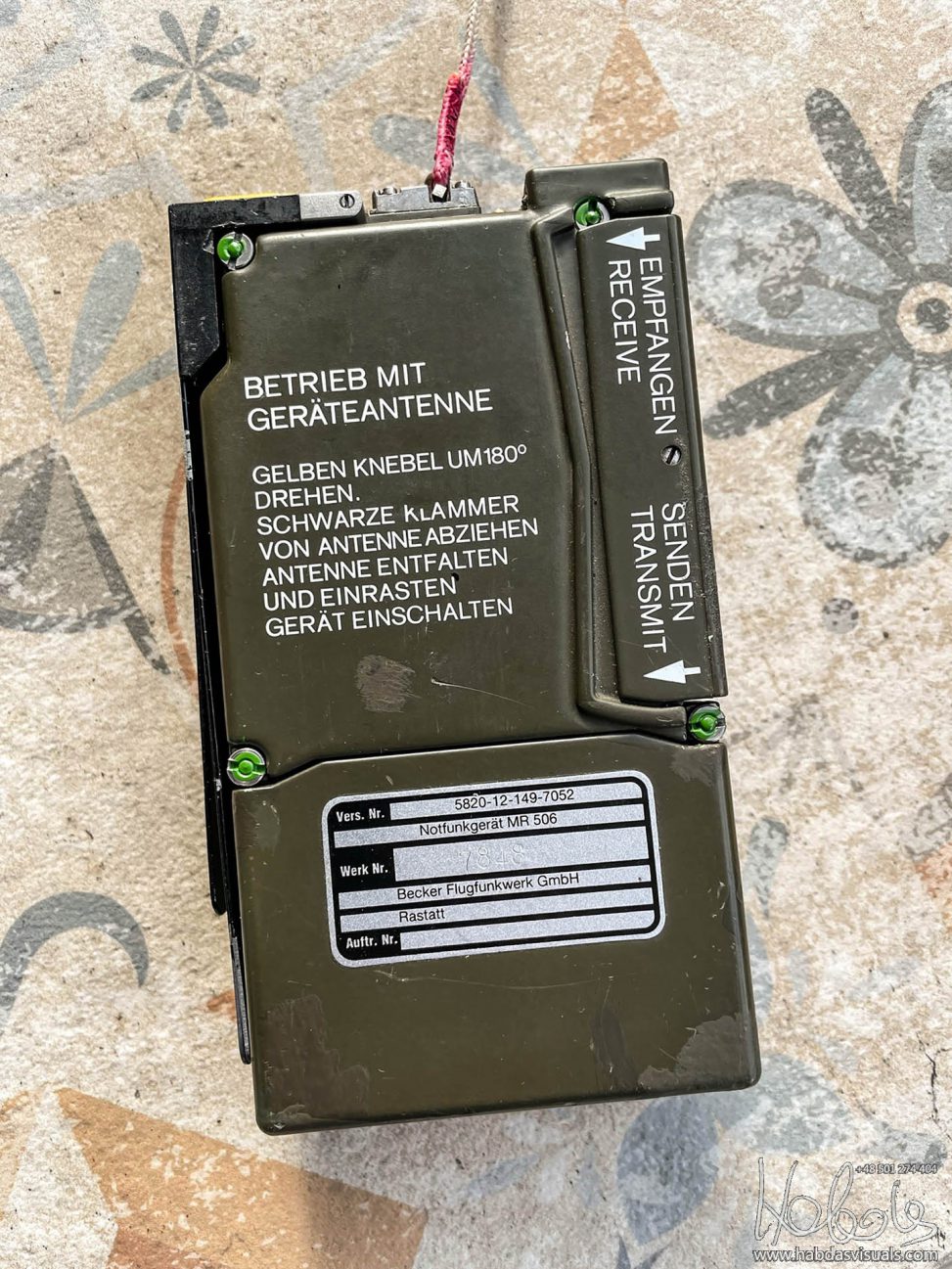

Niemiecka tranzystorowa radiostacja awaryjna SAR używana m.in przez pilotów samolotów Tornado (w przypadku katapultowania pilota), czy załogi statków. Urządzenie służy do lokalizowania załogi w niebezpieczeństwie poprzez lokalizowanie sygnału nawigacyjnego (beacon) oraz dwustronnej komunikacji drogą radiową. Jest to zarówno radiolatarnia, jak i nadajnik-odbiornik. Urządzenie produkowano w „Becker Flugfunkwerk”.
Częstotliwość radiowa: 282,8 MHz, sygnał ostrzegawczy na wojskowej częstotliwości alarmowej beacon: 243 MHz, moc 100mW, zasięg: 100 km na wysokości wyszukiwania 3000 m. Działając jako beacon, urządzenie wysyła ton oscylujący między 300 a 1000 Hz dwa razy na sekundę.

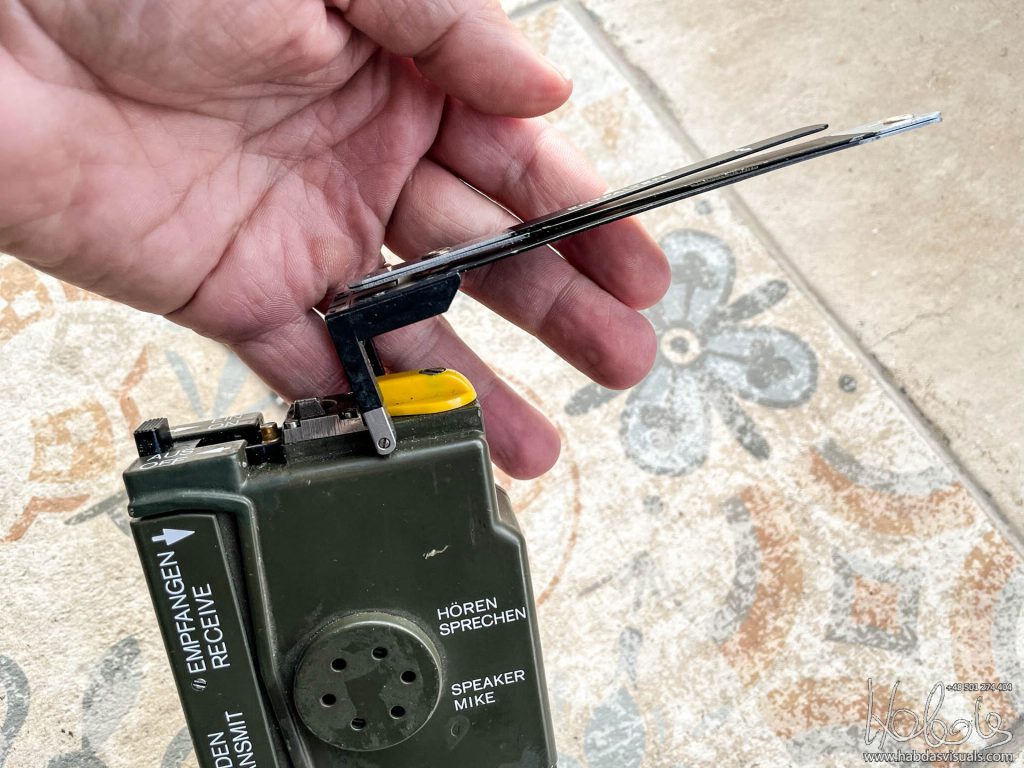

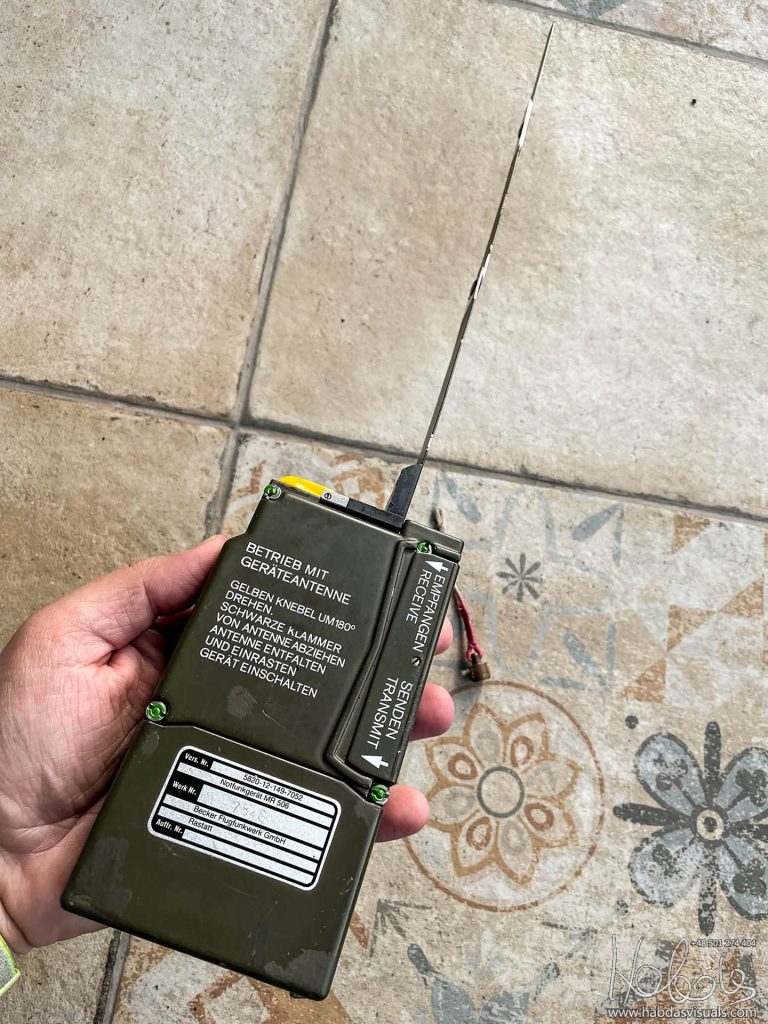

Antena: składana
Bateria: 16,8 V, 1,6 Ah
Radiostacja może być uruchomiona automatycznie przez separację pilota od fotela katapultowego lub ręcznie.

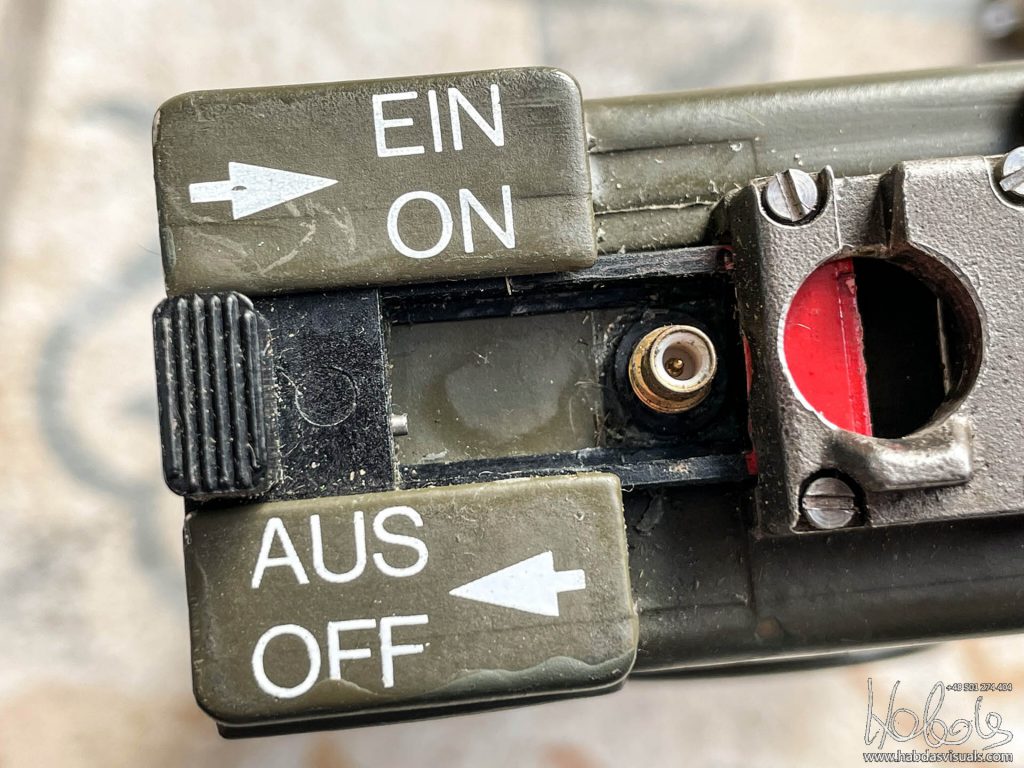

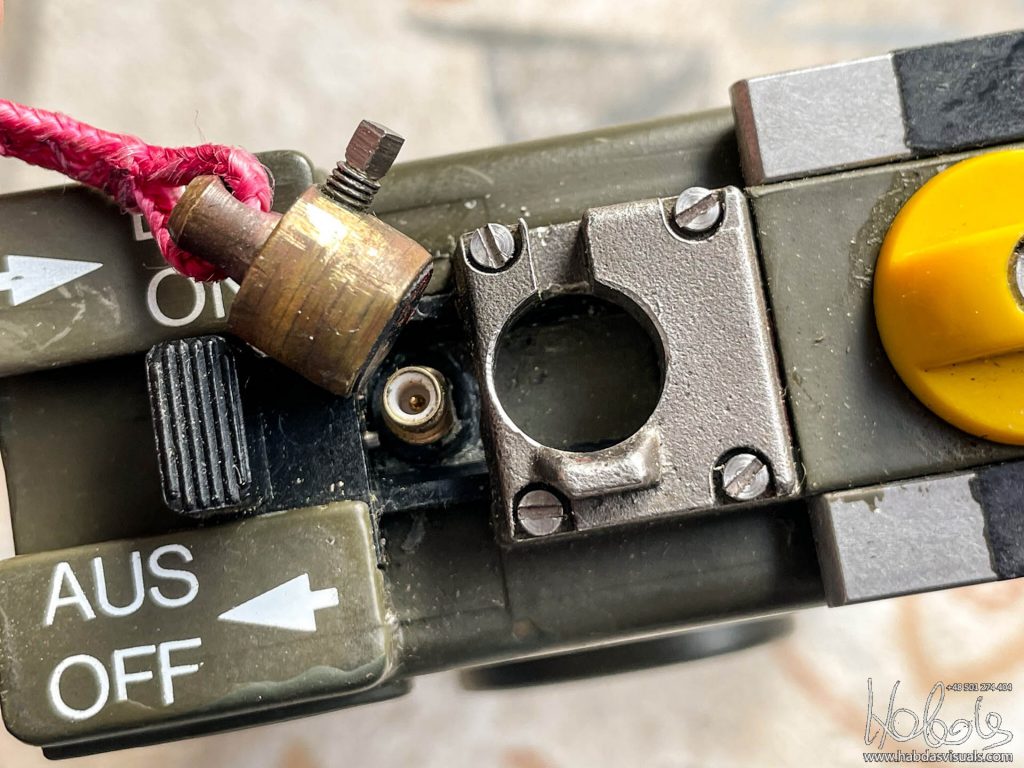

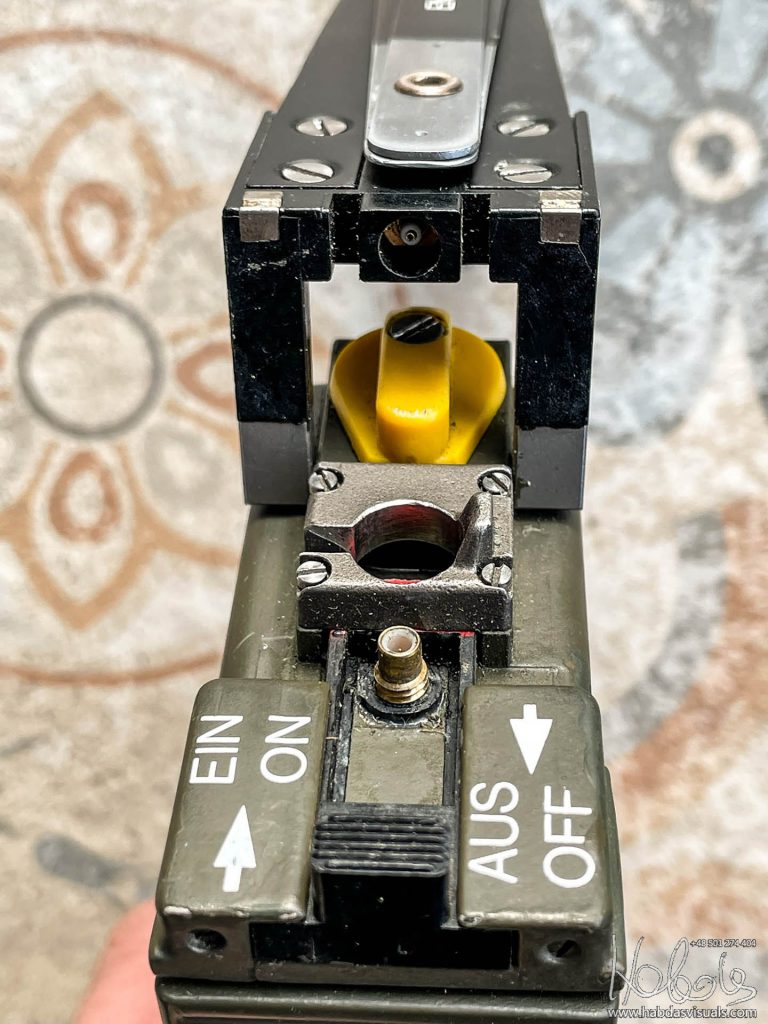

Włączenie radia następowało natychmiast po wyciągnięciu magnetycznego „pinu”. Np podczas katapultowania magnetyczny pin jest wyciągany automatycznie, kontaktron załącza radio i sygnalizator. Sygnalizator (radiolatarnia) mógł być wyłączony poprzez przełącznik „EIN/AUS”.
Ustawienie 1: Pin jest na swoim miejscu – Radio (radiolatarnia i radiotelefon) jest wyłączony.
Ustawienie 2: Pin wyciągnięty (automatycznie lub ręcznie). Radiotelefon oraz radiolatarnia włączona (ustawienie EIN ON).
Ustawienie 3: Pin wyciągnięty. Radiotelefon włączony. Przy ustawieniu przełącznika na AUS OFF – radiolatarnia wyłączona.

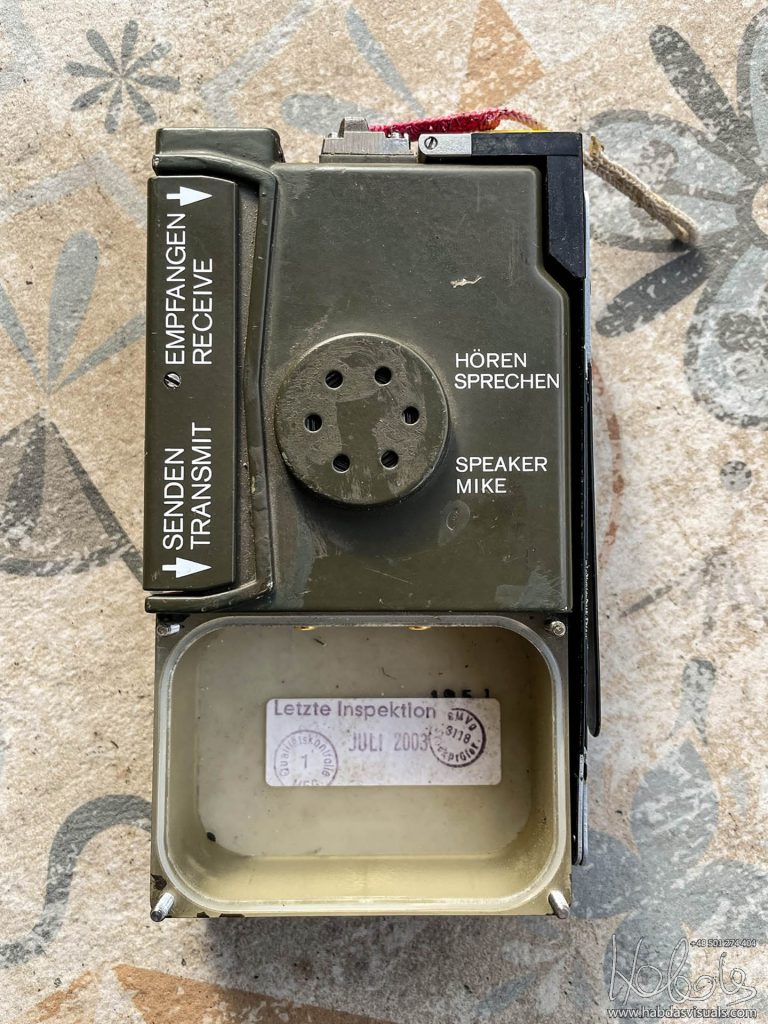

Kiedy radiolatarnia pozostaje włączona „EIN”, naciśnięcie przycisku „TRANSMIT” lub „RECEIVE” powoduje wstrzymanie transmisji sygnału radiolatarni na czas transmisji lub odbioru.
Przycisk PTT(Push to talk) zawsze wraca do pozycji neutralnej (przy ustawieniu EIN oznacza to wznowienie transmisji sygnału radiolatarni).
